ترانسمیتر فشار چیست؛ مشخصات فنی و کاربرد آن

ترانسمیتر فشار از جمله ابزار دقیق های پر کاربرد در صنایعی همچون نفت، گاز و تاسیسات به شمار می رود. این ابزار وظیفه اندازه گیری فشار سیالات و تبدیل آن به سیگنال الکتریکی را بر عهده دارد. در ادامه مطلب به مشخصات فنی و کاربرد ترانسمیتر فشار پرداخته شده است؛ با ما همراه باشید.

ترانسمیتر فشار چیست؟

ترانسمیتر فشار یکی از ابزارهای پرکاربرد اندازه‌گیری در سیستم های صنعتی است که فشار سیالات (گاز یا مایع) را اندازه‌گیری و آن را به سیگنال الکتریکی تبدیل می کند. داده های دریافتی از ترانسمیتر فشار می توانند برای کنترل فرآیند، سنجش عملکرد تجهیزات، یا حفاظت از سیستم در برابر فشار بیش از حد به کار روند.

بیشتر بخوانید‌: فروش ابزار دقیق به صورت اعتباری

به طور کلی، ترانسمیترهای فشار با حسگر داخلی خود، فشار لحظه ای را دریافت کرده و با استفاده از مدارهای الکترونیکی، آن را به سیگنال خروجی استاندارد (مانند ۴ الی ۲۰ میلی آمپر) تبدیل می کنند. از این رو، می توان فشار سیستم را به اتاق کنترل در سیستم های اتوماسیون صنعتی منتقل کرده و به صورت لحظه ای فشار سیستم تاسیساتی مطلع شد.

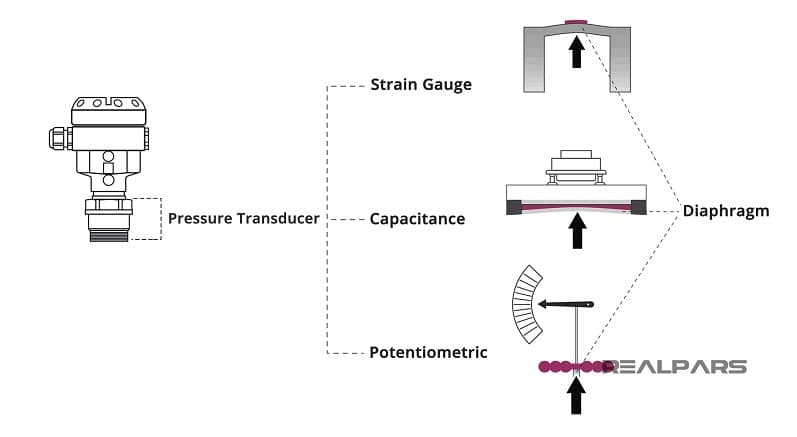

نحوه عملکرد ترانسمیتر فشار

ترانسمیتر فشار به گونه ای طراحی شده که ابتدا فشار اعمال شده توسط سیال به دیافراگم یا سنسور داخلی وارد شده و این حسگر تغییرات فشار را به تغییرات الکتریکی تبدیل می کند. سپس مدار الکترونیکی داخلی، سیگنال الکتریکی دریافتی را تقویت و به سیگنال استاندارد خروجی تبدیل می نماید.

در نهایت، این سیگنال تقویت شده به سیستم کنترل مرکزی ارسال شده و برای مانیتورینگ یا کنترل فرآیند استفاده می شود. در برخی مدل ها، ترانسمیتر فشار می تواند مقادیر فشار را فیلتر کرده، میانگین گیری کرده و یا هشدارهای لازم در شرایط بحرانی را صادر کند.

همچننی بخوانید: ترانسمیتر دما چیست، انواع و نحوه کار

کاربرد ترانسمیتر فشار

ترانسمیترهای فشار به عنوان ابزاری کاربردی در بسیاری از صنایع برای کنترل و نظارت بر فشار سیالات مختلف استفاده می شوند. این تجهیز در بهینه سازی فرآیندهای صنعتی، کاهش هزینه های نگهداری و افزایش ایمنی نقش مهمی ایفا می کنند. از جمله کاربردهای ترانسمیترهای فشار می توان به موارد زیر اشاره کرد:

• صنایع پتروشیمی و نفت و گاز: جهت کنترل فشار مخازن و خطوط لوله، به منظور جلوگیری از نشت و تنظیم فشار
• سیستم های تهویه مطبوع و HVAC: جهت نظارت بر فشار هوا و گازها و بهینه سازی مصرف انرژی
• کارخانه های تولید مواد غذایی و دارویی: در فرآیندهای تولیدی که حفظ فشار استاندارد ضروری است
• نیروگاه ها و تاسیسات تولید برق: برای کنترل فشار بخار، آب و گاز در سیستم های توربین و بویلر
• صنایع خودروسازی و تجهیزات هیدرولیکی: برای نظارت دقیق بر فشار سیستم های هیدرولیک و پنوماتیک

بنابراین، ترانسمیتر فشار در بسیاری از صنایع کاربرد دارد و خرید اعتباری این محصول، به مجریان و پیمانکاران کمک می کند تا با کاهش فشار مالی، قدرت خرید خود را افزایش دهند.

مشخصات فنی ترانسمیتر فشار

از جمله مهم ترین مشخصات فنی ترانسمیترهای فشار می توان به موارد زیر اشاره نمود. لازم به ذکر است که هنگام خرید نیز باید به این موارد توجه شود.

محدوده اندازه گیری فشار (Pressure Range)

محدوده اندازه گیری از مهم ترین مشخصات فنی ترانسمیتر فشار است. این پارامتر نشان دهنده محدوده ای از فشار بوده که ابزار مورد نظر قادر به اندازه گیری آن است. انتخاب محدوده مناسب باید براساس حداقل و حداکثر فشار فرآیند انجام شود تا از آسیب به سنسور یا خطای اندازه گیری جلوگیری شود.

دقت اندازه گیری (Accuracy)

دقت ترانسمیتر نشان دهنده توانایی ابزار دقیق در ارائه مقادیر واقعی فشار با حداقل خطا است. این ویژگی اهمیت ویژه ای در فرآیندهایی دارد که نیازمند کنترل دقیق فشار هستند. دقت معمولا به صورت درصدی از محدوده کامل یا مقدار خوانده شده بیان می شود.

نوع خروجی سیگنال (Output Signal)

ترانسمیترهای فشار داده ها را از طریق انواع خروجی ها مانند آنالوگ یا دیجیتال ارسال می کنند. باید توجه داشت که نوع خروجی با سیستم کنترل یا PLC سازگار باشد. خروجی آنالوگ معمولا برای کاربردهای صنعتی رایج تر بوده و به دلیل سادگی و قابلیت اطمینان بالا محبوبیت بیشتری دارد.

در مقابل، پروتکل های دیجیتال امکان انتقال اطلاعات پیچیده تر و انجام تنظیمات از راه دور را فراهم می کنند. انتخاب مناسب نوع سیگنال موجب افزایش انعطاف پذیری و سهولت ارتباطات در سیستم های اتوماسیون صنعتی می شود.

جنس بدنه (Material of Housing)

جنس بدنه ترانسمیتر نشان دهنده مقاومت ابزار در برابر خوردگی، سایش و دمای بالا است. مواد رایج شامل فولاد ضدزنگ، تیتانیوم و PVC هستند. برای سیالات خورنده یا با دمای بالا باید از متریال هایی مقاوم استفاده شود تا طول عمر دستگاه افزایش یابد.

استانداردهای حفاظتی (Protection Standards)

درجه حفاظتی ترانسمیتر فشار با استانداردهایی نظیر IP و ATEX نشان داده می شود. استاندارد IP میزان مقاومت در برابر نفوذ آب و گرد و غبار را تعیین کرده و استاندارد ATEX بیانگر مقاومت در محیط های مستعد انفجار است. در صورت عدم رعایت این الزامات، ممکن است تجهیزات دچار خرابی شده یا خطرات ایمنی ایجاد شود.

انواع ترانسمیتر فشار

ترانسمیترهای فشار بر اساس روش اندازه گیری فشار، نوع خروجی و کاربردهای خود به دسته های مختلف تقسیم می شوند. انتخاب نوع مناسب این تجهیزات به نیازهای فرآیندی و شرایط محیطی بستگی دارد. از مهم ترین ترانسمیترهای فشار می توان به موارد زیر اشاره کرد:

ترانسمیتر فشار گیج  (Gauge Pressure Transmitter)

این نوع ترانسمیتر، فشار را نسبت به فشار محیط اندازه گیری کرده و برای سیستم های هیدرولیک، پنوماتیک و صنایع عمومی مناسب است. اغلب ترانسمیترها از این مدل هستند.

بیشتر بخوانید: انواع گیج فشار در صنعت

ترانسمیتر فشار مطلق  (Absolute Pressure Transmitter)

این ترانسمیتر، فشار را نسبت به خلا مطلق اندازه گیری می کند و معمولا در صنایع هوافضا، آزمایشگاه های پیشرفته و تولید نیمه هادی ها در صنایعی همچون الکترونیک مورد استفاده قرار می گیرد.

ترانسمیتر فشار تفاضلی  (Differential Pressure Transmitter)

این دستگاه اختلاف فشار بین دو نقطه را اندازه گیری کرده و در پایش جریان سیالات، سطح مخازن و سیستم های فیلتراسیون کاربرد دارد.

ترانسمیتر فشار خلا  (Vacuum Pressure Transmitter)

این نوع ترانسمیتر برای اندازه گیری فشارهای کمتر از فشار اتمسفر استفاده می شود و در فرآیندهای شیمیایی و تجهیزات خلا به کار می رود.

ترانسمیتر فشار هوشمند  (Smart Pressure Transmitter)

این نوع ترانسمیتر دارای قابلیت های دیجیتال و ارتباط با سیستم های اتوماسیون صنعتی بوده و امکان تنظیم و کالیبراسیون از راه دور را نیز فراهم می کند.

انتخاب مناسب ترین نوع ترانسمیتر فشار بسته به شرایط کاری و نیازهای صنعتی می تواند دقت، ایمنی و کارایی سیستم ها را بهبود بخشد.
