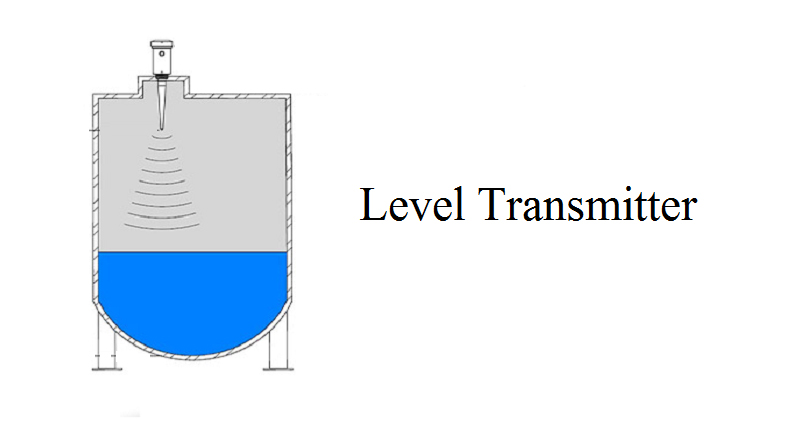

ترانسمیتر سطح (Level Transmitter) چیست و چگونه کار می کند؟

لول ترانسمیتر یا ترانسمیتر سطح، ابزاری برای اندازه گیری سطح مایعات یا جامدات در مخازن و سیلوها است. از این ابزار جهت جلوگیری از سرریز یا خالی شدن مخازن و افزایش ایمنی در صنایع مختلف مانند شیمیایی، غذایی و پتروشیمی استفاده می شود. جهت آشنایی بیشتر با این ابزار دقیق با ادامه مطلب از آیرومارت همراه باشید.

ترانسمیتر سطح چیست؟

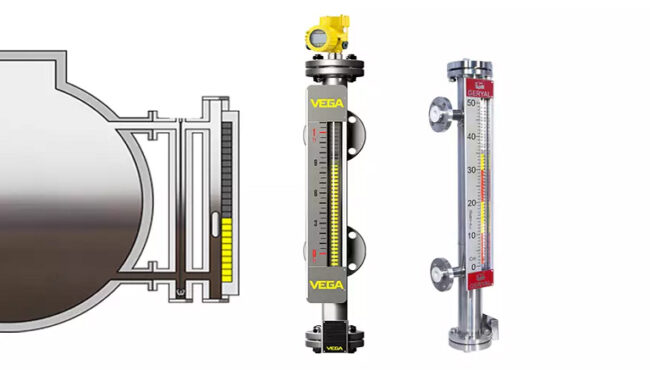

ترانسمیتر سطح یا لول ترانسمیتر یک ابزار دقیق بوده که برای تعیین سطح مواد درون مخازن، سیلوها یا تانک ها طراحی شده است. این ابزار اطلاعات مربوط به سطح سیال یا جامد را به روش های گوناگون دریافت کرده و به سیگنال الکتریکی قابل پردازش در سیستم های اتوماسیون تبدیل می نماید.

ترانسمیترهای سطح با تکنولوژی های مختلفی مانند اولتراسونیک، راداری، هیدروستاتیک یا خازنی عرضه می شوند و با توجه به نوع ماده، شرایط محیطی و دقت مورد نیاز انتخاب می شوند.

بیشتر بخوانید: ترانسمیتر فشار چیست

مشخصات فنی ترانسمیتر سطح

از جمله مشخصات فنی ترانسمیتر سطح که هنگام خرید نیز باید به آن توجه نمود، عبارت است از:

محدوده اندازه گیری (Measuring Range)

محدوده اندازه گیری نشان می دهد که ترانسمیتر مورد نظر تا چه ارتفاعی از سطح ماده را می تواند به درستی تشخیص سطح سنجی کند. با توجه به نوع مخزن و سیال، این مقدار می تواند از چند سانتی متر تا چند ده متر متغیر باشد. انتخاب محدوده نامناسب ممکن است باعث کاهش دقت اندازه گیری یا عدم تشخیص صحیح سطح شود.

دقت اندازه گیری (Measurement Accuracy)

دقت اندازه گیری یکی از مهم ترین مشخصه ها در لول ترانسمیتر است. این پارامتر به صورت نسبی با درصد و یا یه صورت مطلق با میلی متر بیان می شود. عوامل محیطی مانند گرد و غبار، بخار یا تلاطم سطح ممکن است بر دقت اندازه گیری اثر بگذارند، بنابراین انتخاب تکنولوژی مناسب و موقعیت نصب صحیح نیز اهمیت دارد.

نوع تکنولوژی اندازه گیری (Measurement Technology)

ترانسمیترهای سطح بر اساس تکنولوژی هایی مانند راداری، اولتراسونیک، هیدروستاتیک، لیزری یا خازنی کار می کنند. هر تکنولوژی ویژگی ها و محدودیت های خاص خود دارد. برای مثال، لول ترانسمیتر راداری برای محیط های پر گرد و غبار یا بخار بسیار مناسب است، در حالی که نوع اولتراسونیک برای مایعات شفاف در محیط های ساده تر توصیه می شود.

مقاومت در برابر شرایط محیطی (Environmental Protection)

ترانسمیتر سطح باید در برابر عواملی مانند دمای بالا، رطوبت، بخار، مواد خورنده و فشار مقاوم باشد. استانداردهایی نظیر IP و ATEX میزان محافظت دستگاه را در برابر نفوذ آب، گرد و غبار و خطرات انفجار مشخص می کنند.

در محیط های صنعتی با مواد شیمیایی یا دمای بالا، استفاده از بدنه مقاوم از جنس هایی مانند فولاد ضدزنگ یا پلی اتیلن تقویت شده توصیه می شود. همچنین، قابلیت عملکرد پایدار در شرایط متغیر، ایمنی سیستم را تضمین می نماید.

بیشتر بخوانید: فروش ابزار دقیق به صورت اعتباری

انواع ترانسمیتر سطح

در صنایع مختلف، انواع مختلفی از ترانسمیترهای سطح وجود دارد که هرکدام برای شرایط خاص طراحی شده اند. برخی از آن ها عبارتند از:

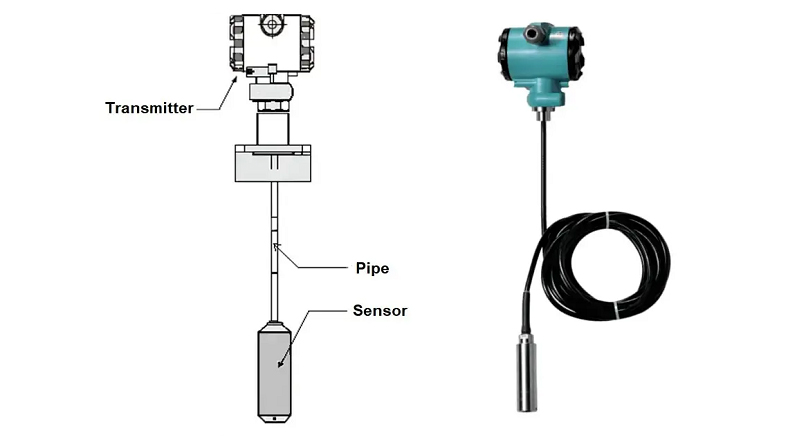

لول ترانسمیتر هیدرواستاتیک

ترانسمیتر سطح هیدرواستاتیک با محاسبه فشار در کف مخزن، ارتفاع مایع را تخمین می زند. برای استفاده از این ترانسمیتر لازم است تا چگالی سیال ثابت و مشخص باشد تا از خطاهای اندازه گیری جلوگیری شود.

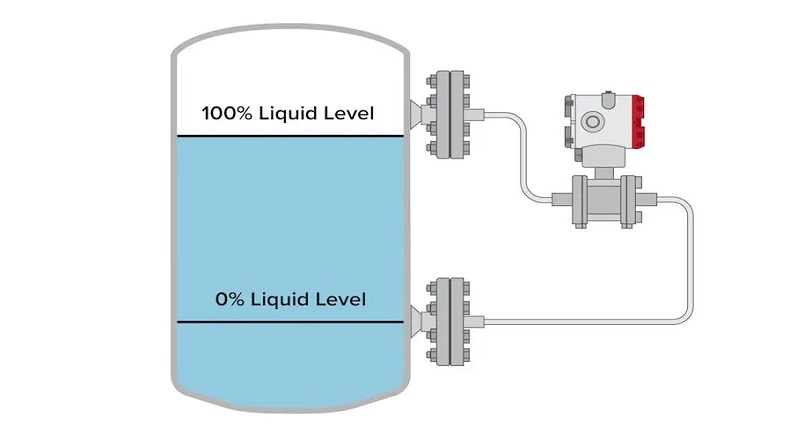

لول ترانسمیتر اختلاف فشاری

ترانسمیتر سطح اختلاف فشاری با استفاده از دو سنسور فشار نصب شده در نقاط مختلف مخزن، ارتفاع مایع را بر اساس اختلاف فشار بین این دو سنسور، و رابطه فیزیکی بین فشار و ارتفاع مایعات محاسبه می کند. در این نوع ترانسمیتر از چگالی سیال برای اندازه گیری سطح آن استفاده می شود.

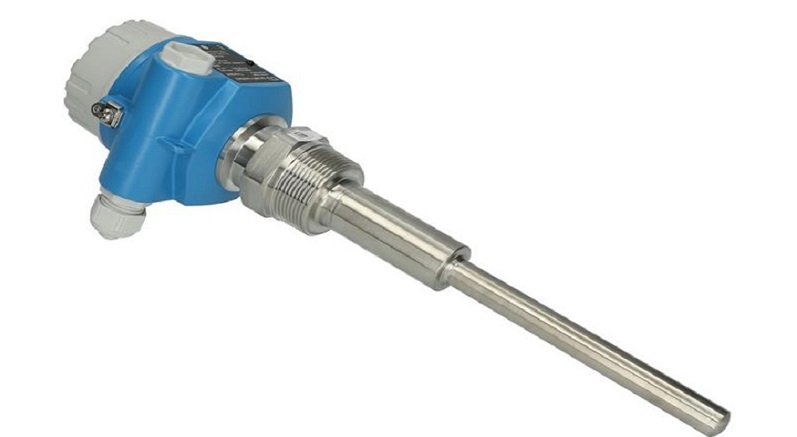

لول ترانسمیتر خازنی

لول ترانسمیتر خازنی با اندازه گیری تغییرات ظرفیت خازن الکتریکی عمل می کند. زمانی که مخزن خالی است، یک خازن الکتریکی با حداقل ظرفیت بین الکترود و دیواره مخزن تشکیل می شود. برای سیالات رسانا، دیواره مخزن باید رسانا و الکترود نارسانا باشد (در این حالت هوا به عنوان دی الکتریک عمل می کند).

هنگامی که مخزن پر می شود، سیال جایگزین هوا شده و ظرفیت خازن افزایش می یابد، که این امر امکان محاسبه ارتفاع سیال را فراهم می کند. این ترانسمیتر قابلیت اندازه گیری سطح جدایش بین دو مایع را نیز دارد. به این معنی که می توان سطح سیالات غیرمخلوط را به طور جداگانه اندازه گیری کرد، زیرا ظرفیت خازنی هر سیال متفاوت است. حداکثر ارتفاع قابل اندازه گیری با این نوع ترانسمیتر حدود ۱۰ متر است.

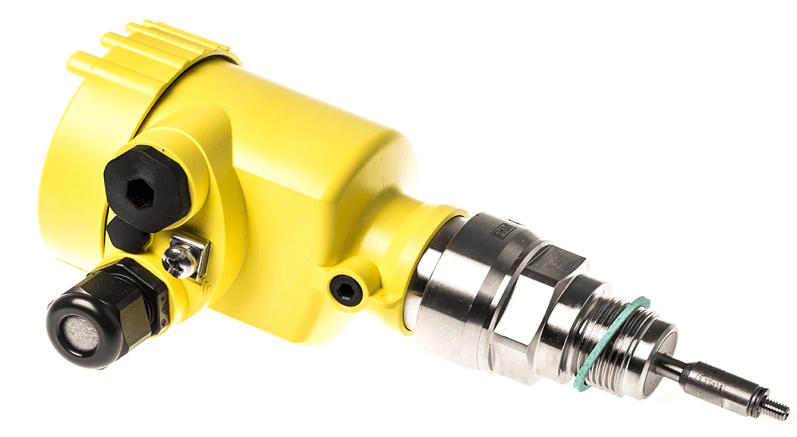

لول ترانسمیتر التراسونیک

لول ترانسمیتر التراسونیک با اندازه گیری زمان رفت و برگشت امواج التراسونیک، سطح سیال را محاسبه می کند. امواج تابیده شده به سطح سیال به دلیل اختلاف چگالی بین سیال و هوای بالای آن بازتاب می شوند. با تعیین اولیه ابعاد مخزن و سپس، با محاسبه زمان رفت و برگشت امواج، ارتفاع سیال در مخزن محاسبه می شود.

این روش یکی از ساده ترین و مقرون به صرفه ترین روش های اندازه گیری سطح بوده و به دلیل غیرتماسی بودن، برای اندازه گیری های سیالات مختلف شیمیایی مناسب است.

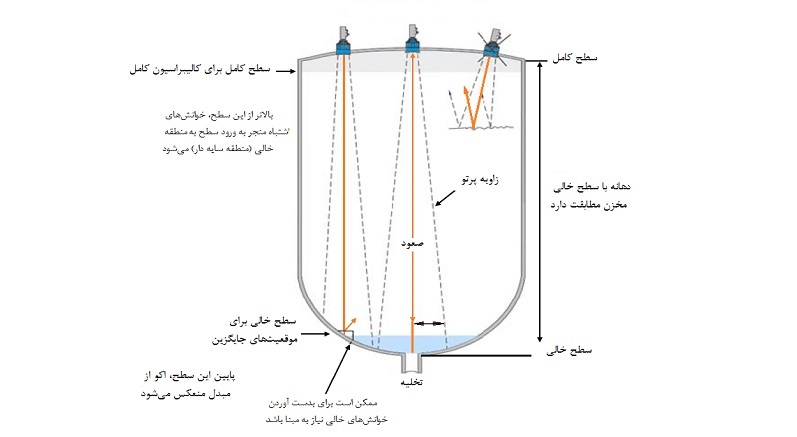

لول ترانسمیتر راداری

ترانسمیتر سطح راداری نیز بر اساس مدت زمان رفت و برگشت امواج عمل می کند، اما به جای امواج التراسونیک، امواج رادیویی ارسال می گردد. این امواج الکترومغناطیسی با فرکانس های بالا عمل می کنند و به دلیل ویژگی های خاص خود، تاثیری از چگالی و هدایت الکتریکی سیال نمی پذیرند.

این ترانسمیتر نیز دقت بالایی داشته و در شرایطی مانند وجود بخار، گرد و غبار یا کف نیز عملکرد خود را حفظ می کند. همچنین، این ترانسمیتر می تواند دمای بالا تا ۴۵۰ درجه سانتی گراد را تحمل کند.

خرید ترانسمیتر سطح اعتباری از آیرومارت

خرید ترانسمیتر سطح اعتباری این امکان را فراهم می آورد تا خریداران بتوانند هزینه های خود را به تدریج پرداخت کنند. این روش به ویژه برای صنایع بزرگ و پروژه های حساس که نیاز به تجهیزات دقیق دارند، مناسب است.

بیشتر بخوانید: فروش ترانسمیتر فشار به صورت اعتباری

ترانسمیترهای سطح یا لول ترانسمیترها از مهم ترین تجهیزات اندازه گیری در صنایع فرآیندی هستند. از آنجا که این تجهیزات  برای اندازه گیری ارتفاع مایعات در مخازن و به منظور جلوگیری از آسیب دیدن تجهیزاتی همچون پمپ ها استفاده می شوند، دارای اهمیت بالایی می باشند.

در برخی موارد که قیمت ترانسمیتر بسیار بالا است، خرید به روش اعتباری آن می تواند بسیار کمک کننده باشد. برای این منظور می توان پس از تعیین تعداد، نوع و مشخصات ترانسمیتر مورد نظر، با کارشناسان مجموعه آیرومارت تماس حاصل نموده و شرایط خرید اعتباری ترانسمیتر سطح را دریافت نمایید.
